BLOCCO SANITARIO SS1 CON 2 BAGNI E 2 LAVABI

Il blocco sanitario SS1 è costituito da una struttura in acciaio zincato e verniciato in grigio chiaro RAL 9002.

Il profilo di copertura è in acciaio zincato, verniciato in grigio chiaro RAL 9002, spessore 1,5 mm - altezza 154 mm, con 4 punti di ancoraggio per la movimentazione della gru.

I profili di base sono in acciaio zincato, verniciato in grigio chiaro RAL 9002, spessore 1,5 mm - altezza 80 mm, con 4 piedi di 16 cm alla base.

La copertura è costituita da pannelli sandwich di 30 mm di spessore in poliuretano espanso rigido, Euroclasse Cs3d0. La copertura del tetto è in lamiera ondulata zincata, con scarico dell'acqua piovana sul retro.

Le pareti e le tramezzature sono realizzate con pannelli sandwich in schiuma rigida di 40 mm di spessore (grigio chiaro RAL 9002), Euroclasse Cs3d0.

Il pavimento è costituito da pannelli di particelle idrorepellenti di 18 mm di spessore con rivestimento in PVC.
Infissi in alluminio verniciati in bianco RAL 9010.

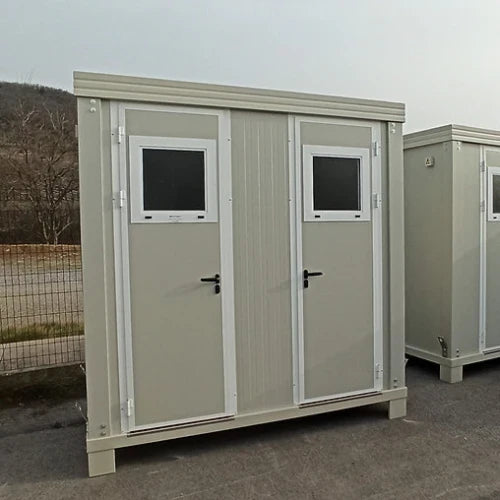

Il WC SS1 è dotato di due porte massicce di 78 x 210 cm (passo di 64 cm) con due lucernari di 58 x 58 cm e vetrate a vetro singolo.
Attrezzature sanitarie collegabili

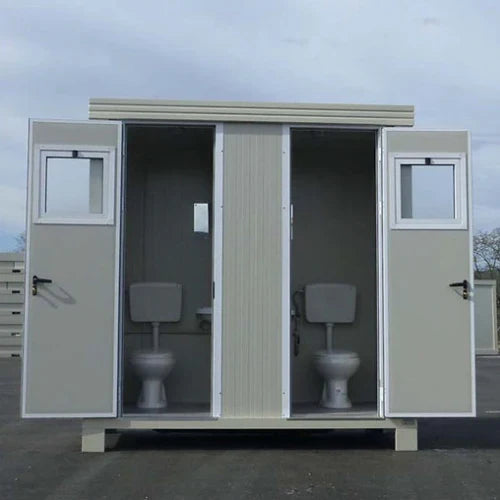

Le due cabine sanitarie dispongono ciascuna di un WC in ceramica di tipo inglese con serbatoio in PVC e porta carta igienica, nonché di un lavabo in PVC da 36 cm con rubinetto e specchio.

La presa d'acqua (A) e l'uscita dell'acqua (E) si trovano sulle pareti.
Installazione elettrica a 220 V

Il sistema idraulico SS1 comprende due interruttori, due plafoniere a LED, un pannello di controllo con interruttori differenziali e di potenza (max. 6 KW) e una scatola di giunzione esterna.

Altezza esterna: 256 cm
Altezza interna: 220 cm
Larghezza: 242 cm
Profondità: 118 cm

TELAIO

Materiale: Acciaio zincato e verniciato
Colore: Grigio chiaro RAL 9002
Spessore: 1,5 mm
Base: Altezza 80 mm
Soffitto: Altezza 154 mm
Movimentazione: 4 prese a soffitto per ganci di sollevamento. L'utilizzo di un carrello elevatore è possibile grazie all'estensione della base di 4 piedi. Prestare attenzione ai bordi e al bilanciamento del modulo (regolando la distanza delle forche).

CARPENTERIA

Materiale: alluminio verniciato bianco RAL 9010
Porte: 2 porte massicce, dimensioni 78 x 210 cm (passo 64 cm)
Finestre: 2 lucernari nelle porte, dimensioni 58 x 58 cm, vetro singolo

PARETI, PARETI DIVISORIE E SOFFITTI

Materiale: pannelli sandwich
Isolamento: poliuretano espanso rigido
Spessore delle pareti e dei tramezzi: 40 mm
Spessore del tetto: 30 mm
Copertura del tetto: onde greche in lamiera d'acciaio zincata
Colore delle pareti: grigio chiaro RAL 9002

SOL

Struttura: pannello di particelle idrorepellente
Spessore: 18 mm
Rivestimento: PVC

SERVIZI IGIENICI

2 lavabi in PVC da 36 cm, con rubinetto per l'acqua fredda e specchio
2 WC in ceramica stile inglese, dotati di serbatoio in PVC e porta carta igienica
Ingresso acqua a parete (A) e scarico sotto il pavimento, collegato a un'unica presa (E)

ELETTRICITÀ

Illuminazione: 2 interruttori + 2 plafoniere a LED da 7,5 W
Quadro elettrico: 1 quadro elettrico comprensivo di differenziale intermedio e interruttori
Connessione: 1 scatola di connessione esterna
